Redes.

Las redes forman un grupo de dispositivos que se encuentran interconectados entre si a través de un determinado medio, en los que  se tiene la posibilidad de compartir de una manera compleja  sus  datos e información . Las redes hacen parte del  proceso de comunicación , dentro de los cuales se pude involucrar un determinado  emisor y un receptor , los cuales  cambian en diversos periodos del tiempo .

El modo y la estructura del manejo de la redes se ven definidos en diferentes estándares tomando el mas definido de TCP/IP, el cual se basa en el modelo OSI .

El modelo TCP, es utilizado por Internet y las redes locales,lo conforma IP en la capa de red.

El modelo OSI , es aquel que gestiona la conexión de sistemas abiertos a la comunicación con cualquier otro dispositivo .

Los actores esenciales en un una red informática son :

• Dispositivos:

En  los dispositivos tenemos la oportunidad de presenciar  , los diferentes dispositivos que se encuentran en la red los cuales no permiten manipularlos y poder comunicarnos  en una red como lo son  módems, router , entre otros, y los dispositivos de usuario final los cuales hacen contacto con la red para poder  utilizarla  como la computadora, Tablet, teléfono celular , entre otros.

 Allí podemos ver que se intervienen  los distintos  servidores, los cuales proporcionan  servicios para el que quiera consumirlo, y el cliente, en el que el dispositivo usa distintos servicios de diferentes servidores. Este tipo  de red es el que se le denomina Servidor/Cliente.

•   Medio:

Es aquella conexión que permite hacer posible la relación entre los dispositivos .Estos pueden tener clasificación por su tipo de conexión: guiados o dirigidos, dentro de los cuales se ve el medio coaxial, el par trenzado, y la fibra óptica, y los no guiados en las que se ven las ondas de radio (Bluetooth y Wi-Fi), las microondas y las infrarrojas.

• Información:

Abarca todos aquellos elementos cambiados entre diversos dispositivos, de gestión de comunicación, tanto como de usuario final, es decir, la introducción de texto, hipertexto, música, vídeos, entre otros.

• Recursos:

Es lo solicitado a todo tipo de red por el dispositivo, tal como un servicio que se desea usar, una impresora que desea imprimir un documento, información, archivos compartidos en otras computadoras en la red,  etc.

• Velocidad de conexión:

Esta se encuentra ligada a la velocidad máxima que aguanta dicho medio de transporte, un medio más común es la fibra óptica, que cuenta con aproximadamente 2gbps, después el par trenzado con 1000 Mbps y de ultimas las conexiones Wi Fi con 54 Mbps, pero dicha velocidad pueda que cambie de acuerdo a los protocolos de red que se están manejando.

• Características de una red :

1.Se extiende sobre un área limitada

2.Cuenta con una alta velocidad de operación.

3. Se adapta a las necesidades que tiene el usuario.

4. Cuenta con una gran confiabilidad para la seguridad de dichos datos.

• Estructura de las redes:

Están compuestas por tres niveles de componentes: El Software de aplicaciones, el Software de la Red, y el Hardware de la Red:

1. El software de red, son todos los programas que le permite al usuario de la red compartir información, y a la vez se comunican con ellos.

2. El software de la red, son los programas que hacen que se dispongan los protocolos que los dispositivos utilizan para su comunicación entre si.

3. El hardware de red, es aquel que enlazado con los componentes materiales hace posible la transmisión de señales, y recibir paquetes de datos mediante el software de red a otro ordenador, tales como cables o fibras ópticas.

·

• Componentes básicos en las redes:

Para la creación de una red se necesitan elementos como: El hardware, Software y los Protocolos, allí los dispositivos de usuario final, que brindan los servicios a los usuarios y los dispositivos de red, que se conectan  entre sí a los dispositivos de usuario final .

Software:

• Sistema operativo de red: Hace posible la interconexión de los dispositivos u ordenadores lo que permita acceder a los servicios y a los recursos a utilizar.
•  Software de aplicación: Hace posible la  creación de  servidores para los servicios que necesitemos, el cual nos permite incluir  paquetes integrados, sistemas administrativos, etc.

Hardware:

•  Tarjeta de memoria: Esta emplea un protocolo para dicha comunicación entre ordenadores, ya que es necesaria la involucracion de una tarjeta de red, o NIC, es decir, Network Card Interface. Las cuales tienen como trabajo cambiar las señales eléctricas que viajan a través de los cables o las ondas, en una que pueda manejar el computador.

Red de ordenadores:

Es un grupo de equipos que se encuentran conectados entre sí por un punto de dispositivos físicos que mandan y aceptan impulsos eléctricos, u otro tipo de medio para ejecutar dicho transporte de datos, para llegar a compartir, ofrecer la información  los servicios.

Es común que en la mayoría  de los procesos de comunicación se necesita de un emisor, un mensaje, un determinado medio y  un receptor. Cuya finalidad es la creación de cierta red de computadoras en la que se compartan los recursos y la información en la distancia, e incrementar la velocidad de los datos.

Para que los ordenadores  puedan trabajar juntos, sin importar que estos tengan  un sistema operativo diferente, es necesario hacer compatible la forma en la que se comunican.

La comunicación entre un determinado equipo y un receptor  se dirige por una serie de reglas que hace posible que estos se pongan de acuerdo en cuanto al envió, llegada y la interpretación de los datos.  Al diseñarse una red de datos se quiere aprovechar al máximo todas sus capacidades, pero para esto en necesario que se ejecuten conexiones a través  de otras redes.

El objetivo de las interconexiones es de las redes es brindar un servicio de comunicación de datos en la que se vean vinculadas diferentes redes con diversas tecnologías de forma clara para el usuario.

Todos los ordenadores se conectan a un respectivo servidor  que gestiona la red.

MAN(Metropolitan Area Network):

Es aquella red de alta velocidad que  cubre un ámbito más amplio ,  en un área de mayor extensión (banda ancha ) , la cual  proporciona la capacidad de incorporación  de varios servicios mediante él envió de  datos , voces y vídeos , cubriendo áreas  superiores, los cuales  no se restringen  a un entorno metropolitano , es decir, que estas pueden involucrarse a nivel regional o nacional por medio de las diversas redes,  por la interconexión que existe entre estas .

• Principales aplicaciones de la MAN :

Las redes de área metropolitana tienen bastantes aplicaciones, las más principales son:

1.Interconexión de redes de área local (RAL).

2.Interconexión de centrales telefónicas digitales (PBX).

3.Interconexión de un ordenador a otro.

4.Transmisión de los vídeos e imágenes.

5.Prolongación para redes de área extensa.

Una red MAN puede ser pública o privada, dependiendo de sus parámetros.

• Componentes de una red de área metropolitana:

Los componentes de una red MAN son:
1. Puestos de trabajo: estaciones de trabajo, ordenadores centrales, pcs compatibles.
2. Nodos de red: Proporcionan el servicio a los puestos de trabajo, sus principales funciones son:

•   Almacenar la información hasta llegar a que el canal de transmisor se libere.
• Filtrar la información circulante
• Convertir la información de la red en serie
• Obtención de los derechos de acceso al medio transmisor.

3. Sistema de Cableado: Se constituye por el cable que conecta nodos de red y puestos de trabajo

4. Protocolos de comunicación: Son los procedimientos que se utilizan para establecer la comunicación entre nodos.

5. Aplicaciones: Sistema de tratamiento de mensajes, gestión, acceso y transferencia de ficheros, pueden ser posibles aplicaciones de la red.

6.Servicios de una red metropolitana:

•   Servicios "no orientados a conexión”: Permitir el transporte de datos sin establecer una conexión.
•   Servicios "orientados a conexión”: Es necesario tener la conexión previa.
•  Servicios Isócronos: Determinadas aplicaciones requieren la transferencia constante de estos servicios tales como audio y vídeo.
•   FDD-II: Ofrece todos los servicios de norma clásica además soporta isócronos.

Características principales:

Distribuye el ancho de banda de FDDI  para circuitos

Conmutados en canales isócronos de 6 Mbits/s.Los canales isócronos pueden ser asignados y desasignados dinámicamente en tiempo real.

• ATM: Se encuentra construido alrededor de un conmutador de altas presiones, que constituye una solución adecuada para promover la  interconexión de redes locales, terminales, ordenadores centrales y dispositivos.
•    SMDS: Implementa los servicios de interconexión de redes de área local, ofrece distintas velocidades de acceso desde 34 Mbits/s.

Características principales:

•  Conjunto de servicios de transporte: conexión y no conexión.
• Isócrono
• Doble  bus de fibra como medio de transporte
•  Permite a los nodos compartir un medio de transmisión de forma más adecuada.
•  Brinda la capacidad de reconfiguración cuando se producen fallos.

Las razones por las cuales se hace necesaria la instalación de una red:
1. ANCHO DE BANDA:

El elevado ancho de la banda requerido por los ordenadores y aplicaciones compartidas, es la principal razón para utilizar este tipo de redes.
2. NODOS DE RED:

Las redes de área metropolitana  permiten  superar los 500 nodos por lo que se hace muy eficaz para entornos  públicos  y privados.
3. EXTENSIÓN DE RED:

Las redes de área metropolitana permiten alcanzan un diámetro entorno a los 50 kms, a partir del alcance entre sus nodos de red.

4. INTEGRACIÓN VOZ/DATOS/VIDEO:

los servicios síncronos requieren una reserva de ancho de banda, como es el caso del tráfico de voz y vídeo por lo cual son redes óptimas para entornos de trafico multimedia.

VENTAJAS DE TENER UNA RED (MAN):

1. Una MAN, brinda más seguridad  que una WAN
2.Una MAN  es la más adecuada para la transmisión de trafico ya que no necesita asignación de un  ancho de banda fijo.
3. Una MAN nos proporciona un ancho de banda superior que las redes  WAN.

Desventajas de tener una red MAN :
1. No cubre áreas de máximo diámetro que superen los 50 kms.
2. Para su utilización a veces es necesario manejar la interconexión  de redes privadas.

• Tipos de redes:

Podemos encontrar varios tipos de redes, estos se clasifican de acuerdo a su tamaño y la distribución lógica que tienen.

Las redes toman diversas clasificaciones basándose en distintas taxonomías: Su alcance, el tipo de conexión, la tecnología  etc.

1.  Clasificación según su alcance :

Considerando su tamaño o su distancia, se clasifican en:

•   PAN (Personal Area Network):

Es aquella que se encuentra conformada por dispositivos que son utilizados por solo una persona , esta tiene un alcance de cortos metros y utiliza medios inalámbricos para su conexión .

•  LAN (Local Area Network):

Su límite de alcance es un área pequeña como lo es un cuarto, un avión, un edificio, entre otros. Este tipo de red no involucra a los medios de uso público.

• WLAN (Wireless Local Area Network):

Este tipo de red que emplea medios Wi Fi de comunicación. No requiere la instalación de cables.

• CAN (Campus Area Network):

Este tipo de red es de alta velocidad, la cual conecta redes de área local limitada, no utiliza los medios públicos.

• MAN (Metropolitan Area Network):

Es una red de banda ancha que maneja áreas más extensas pero con cierto límite.

•   WAN (Wide Area Network) o red de área amplia:

Se extiende sobre áreas extensas utilizando medios de transferencia como satélites, fibra óptica , etc. , es decir , utiliza medios públicos pero algunos muy poco habituales.

• VLAN:

Es un tipo de red  virtual, que tiene como fin incrementar la seguridad y el rendimiento en su interconexión.

2. Por tipo de conexión:

Medios Guiados.

• El cable coaxial .

Se utiliza  para dirigir señales que tienen  alta frecuencia, este posee dos conductores, el primero central  o vivo y el exterior malla, que se convierten en referencia de polo para  así llegar al retorno de la corriente.

·

• El cable de par trenzado:

Es la forma en la que se evita la interferencia entre dos conductores eléctricos, dos conductores son enlazados para que se llegue a aumentar la potencia y se mejore la interconexión e interferencia.

• La Fibra Óptica:

Es el medio de transferencia que utilizan con mayor frecuencia las redes , es un conductor cuyo material es poco visible o de material de plástico , por medio de este se envían rayos de luz que indican los datos que se están transmitiendo .

Medios no guiados:

• Red por Radio : Emplea la radiofrecuencia para dicha unión entre las diferentes estaciones que se encuentren en la red .
• Red por Infrarrojos:Se usan leds infrarrojos para poder realizar la comunicación entre los dos dispositivos , pero estos no disponen de un mayor alcance solo al que están sujetos .
• Red por microondas: Es una red inalambrica que es transmitida por Wi-Fi para poder transferir los datos .

3. Por relación funcional :

• Cliente-Servidor:  Generalmente es un cliente ,el cual pide peticiones a cualquier programa,es decir el servidor ,y este le da una respuesta.
• Peer-to-Peer: Es el tipo de red en el que las computadoras no tienen la necesidad de funcionar por medio de servidores ,ni de clientes ,funcionan a través de nodos  que trabajan de la misma forma.

4. Por tecnología:

• Red point-to-point: Requiere de maquinas intermedias que permitan que las rutas se establezcan,para que se puedan transmitir los paquetes de datos.
• Red Broadcast: Transmite la base de datos mediante una sola vía de comunicación ,esta información es recibida por todos los servidores pero es solo procesada por el destinatario.

5. Por la direccionalidad de los datos :

• Simplex o unidireccional: Aquí un determinado equipo transmite y el otro equipo recibe.
• Half-Duplex:  El envió de los datos es bidireccional,es decir,que un solo equipo es el que transmite,de uno en uno.
• Full-Duplex:  Ambos equipos pueden transmitir y recibir datos o información ,lo cual hace que operen de forma simultanea.

6.Por grado de difusión :

• Intranet: Este tipo de red es privada y utiliza el Internet para poder compartir dichos sistemas de información y operacional.
• Internet : Son un conjunto de redes que son manipuladas a través de TCP/IP,teniendo como objetivo que funcionen de la misma forma de red lógica
  , su limite es mundial.

7. Por servicio o función :

• Red para el proceso de datos:

Utiliza una interfaz para que se pueda realizar la comunicación de equipos que trabajen de manera conjunta.

• Red comercial :

Trabaja sobre los soportes de una empresa o cierta organización educativa,proporcionando información de aprendizaje.

• Red educativa:

Trabaja sobre los soportes de una organización educativa,proporcionando información de aprendizaje.

8. Por grado de autentificacion:

• Red Privada : Este tipo de red es utilizada tan solo por ciertas personas y tienen clave para mantener el acceso personal .
• Red de acceso publico:  Puede utilizarla todo tipo de personas ,son computadoras interconectadas capaces de transferir cualquier tipo de información sin ningún limite .

WAN ( Wide Area Network):

Este tipo de redes son punto a punto de manera que pueden interconectar algunos países o hasta continentes, sus dispositivos de una distancia demasiado extensa . Muy pocas de las WAN se construyen para una organización en particular y por lo general son de uso privado . Las redes wan son parecidas a una red lan , pero por lo general son mas grandes , y alguna están compuestas de lan mucho mas diminutas que se encuentran interconectadas , de manera que tienden a extenderse a muy largos limites por medio de las lineas telefonicas , la fibra óptica o lo satélites.

• Características :

1. Sus maquinas se ven dedicadas solo a ejecutar los programas de los determinados usuarios.
2. La división en las lineas de la transmisión y sus elementos de conmutación es ejecutada por los Enrutadores.
3. Normalmente se ven involucrados las otras redes publicas en la transferencia de sus datos.

Ventajas :

•  No tiene limites de distancia, ya que utiliza los diversos   operadores como lo son los satélites,infrarrojas,etc.

Desventajas:

•  Deben poseer mucha capacidad en la memoria  del equipo , si se desea mantener una navegación rápida.

•   No poseen tanta seguridad,se pueden introducir virus, eliminación de los programas ,entre otros.

• Tipos de redes:

1. Conmutadas por circuitos : Se establece una comunicación en la que se debe realizar una llamada y ya cuando se vea la conexión , sus usuarios disponen de cierto enlace directo a través de los diferentes segmentos de las redes.

2.Conmutador por mensaje: Un computador se encarga de aceptar el trafico de dichos computadores y las terminales que se conectan a el .

3.Conmutador por paquetes: Los datos del usuario se se dividen y se insertan dentro de las informaciones, allí se transmiten  por la red como independientes.

4.No orientadas a conexión: Pueden pasar de modo libre a la manera de transferencia de los datos . No ofrecen un cierto control sobre las técnicas aplicativas a toda la red .

5. De conmutación telefónica : Generalmente utilizada para el uso de voz y los sistemas análogos ,los cuales corresponden a una identificación numérica hacia el punto de destino .

Las redes wan se caracterizan por tener gran velocidad y ancho de banda ,estar compuesta por nodos  y lineas e transmisión de manera que estos mueven la información entre los diversos nodos que la componen .
Ademas también se encuentra compuesta por elementos de conmutación que son dispositivos que pueden ser capaces de manejar el trafico que es transmitido por ellos , allí el se encarga de buscar una determinada entrada y salida.

• Componentes físicos :

1. Linea de comunicación:  Son todos los medios físicos en los que se pueden conectar con otra con el fin de que se puedan transmitir los datos.
2. Hilos de transmisión:  Estos hilos sirven para que se transmitan , reciban , y se envíen los datos al otro equipo , es decir , el retorno eléctrico .

• Lineas dedicadas y lineas conmutadas:

Las lineas dedicadas son las que permanecen entre dos puntos , el cual es alquilado por meses , las lineas conmutadas es aquella que no tiene la necesidad de conexión entre dos puntos sino que permite a los usuarios entablar las conexiones entre diversos puntos una conexión.

• Capa física WAN:  Esta nos describe la interfaz que se encuentra en los equipos terminales de datos y los equipos de conexión de dichos datos . En el cual los servicios que se ofrecen al equipo terminal se hacen posibles a través  del módem ,o una  unidad de servicios de datos .

 6. VPN (Virtual Private Network):

Es aquella  red privada  (VPN ) ,esta es  una red privada que se encuentra construida en una infraestructura de red publica, como lo es la  red mundial de Internet . Sus  empresas pueden utilizar  redes privadas  para intercalar de forma segura oficinas y usuarios  a través de algunos  accesos a Internet , en vez de enlaces WAN de larga distancia.

Las redes privadas virtuales brindan  el mayor nivel  de seguridad por medio de la  seguridad IP y tecnologías  . Dichas tecnologías brindan protección a  los datos que pasan por la red  contra accesos no autorizados .

• VPN , IP sec de sitio a sitio : Permite a las empresas extender los recursos de la red a las sucursales , oficinas en el hogar , y sitios de los partners comerciales .
• VPN de acceso remoto : Esto se extiende prácticamente todas las aplicaciones de datos  voz o vídeo a los escritores remotos , emulando los escritorios de la oficina central .

Tipos de VPN:

• VPN de acceso remoto:

Son   usuarios  que se conectan con la empresa a partir de sitios remotos , por medio de Internet, como acceso , una ves identificados tienen cierto nivel de acceso parecido al que se usa en la red local de la empresa .

• VPN punto a punto:

Es utilizada para la conexión de oficinas con la sede central de la organización , los servidores se conectan a Internet utilizando los servicios de su proveedor local de Internet  generalmente mediante las conexiones de banda ancha .

• Tunneling :

Es  encapsulado  un protocolo de red entre  otro , de manera que se cree un túnel en  una red de computadoras. Su uso busca diferentes objetivos , dependiendo del problema ,como por ejemplo la re-dirección de trafico , etc .

• VPN over  LAN :

Es la variante del tipo " acceso remoto" , no   utilizar Internet como medio de conexión , este utiliza la misma red del área local en la que se encuentra .

Tipos de Conexión:

• Conexión de acceso remoto :

Realizada por un solo cliente o  usuario de determinada computadora que se conecta a una red privada , los paquetes enviados , son originados al cliente de acceso , y este se autentifica al servidor de acceso remoto , y el servidor se autentifica ante el cliente .

• Conexión VPN firewall a firewall :

Es realizada por alguno de ellos , este a la vez realiza una conexión a una  red privada . Este tipo de conexión , se envían los paquetes  desde cualquier usuario de Internet .

• Conexión VPN router a router:

Es realizado por un Router , el cual  se conecta a a la red privada , allí, los paquetes transferidos desde dicho router no se originan en los routers.

7. Topologia de Redes:

Es definido  como una grandisima familia de comunicaciones utilizadas  por los ordenadores  que conforman una red para que sea posible intercambiar determinados datos. Red puede definirse como un grupo de nodos interconectados entre si  .Un nodo es aquel punto en el que una curva se une a si misma .  Un nodo es  de lo que depende el tipo de topologias que estamos estudiando .

La  forma que define una red es  la forma de extender el cable a estaciones de trabajo individuales ; por  suelos y techos del edificio .
Cuando hablamos de la topologia de una red , hablamos de su configuración , la cual recoge tres campos : Físico , Eléctrico , y Lógico . La forma  Física y Eléctrica lo  entendemos  como la configuración del cableado entre las maquinas o dispositivos de control o conmutación de esta manera podemos ver mas claro como se pueden enlazar  las redes .

Dentro de la topologia podemos encontrar : La topologia física la cual se quiere referir al medio de transmisión de la red . Y la topologia lógica que se refiere a la trayectoria del paso de la señal por los diferentes nodos que tiene la red .

Entre los principales tipos de topologias podemos encontrar:

• Topologia en Bus .
• Topologia en Estrella.
• Topologia de Estrella Cableada.
• Topologia de Arbol.
• Topologia de Anillo .

Existen tres topologias que se consideran como las mas básicas :

• Red Centralizada: La mayoría de los nodos , excepto uno , se pueden comunicar por medio del nodo central,este hace que se caiga el flujo a el resto de los nodos si se cae .
• Red descentralizada: Esta es la interconexion entre los nodos centrales de diferentes tipos de red centralizada en el cual no existe dicho nodo central sino que en vez un centro  de conectores que si este tiene una desconexion produce la desaparición de la red .
• Red Distributiva :  Al extraerse cualquier nodo no se desconecta a ningún otro nodo que se encuentre en la red , es decir , todos los nodos se conectan entre si , sin tener la necesidad de pasar por determinado centros locales .

8. Topologia en Anillo:

Es la topologia , en la que los dispositivos se conectan en forma de un anillo o circulo , cada dispositivo  esta conectado a la que le sigue y la ultima a la primera. Cada dispositivo o estación  esta conformado por un receptor y un transmisor que cumple la función de repetidor, procesando  la transferencia de señal al  siguiente dispositivo  . La comunicación se origina  por el paso de un  testigo, el cual  se puede tomar  como un cartero que  recoge  y entrega paquetes de información evitando algunas  perdidas de información debidas a problemas con la transferencia .

Si en algún momento  un determinado nodo deja de funcionar , la comunicación se pierde en todo el anillo. En cambio un anillo doble , permite  que los documentos se envíen en ambas direcciones , significa que al   fallar un anillo, los datos pueden transferirse  por el otro .

El testigo circula alrededor de este  y cuando una dispositivo  desea enviar datos o archivos  , espera el testigo y se apropia de el . Es entonces donde se envían los datos sobre el cable y se empieza el intercambio de testigos.

Ventajas de la topologia de anillo:

• Provee acceso equitativo para todos los dispositivos que la usen .
• Su rendimiento no cae cuando muchos usuarios la están utilizando .
• Su arquitectura es muy solida.

Desventajas de la topologia de anillo :

• El canal decrece a medida que esta red se incrementa.
• Si alguna estación o canal presenta fallas , el resto quedan sin comunicación .

Características:

• El cable forma una figura cerrada , formando un anillo.
• Todos los dispositivos que lo conforman se conectan al anillo.
• Utilizan para tener acceso ,el Paso de testigo .

9. Topologia en Bus:

La red en bus es aquella en la que todas las estaciones están conectadas a un único canal de comunicaciones a través de una interfaz, estas estaciones utilizan el canal para comunicarse con el resto . En  la topologia de Bus se encuentran  todos los nodos conectados  a un enlace y no a otra conexión  Normalmente  cada cable esta conectado a un cable en común ,lo cual hace que se permita  que todos los dispositivos puedan ver  las señales de  los demás dispositivos existentes .

Es la topologia mas común ,los extremos del cable se finalizan con un  terminador , que a parte  de indicar que no existen mas ordenadores en el extremo ,nos dan la oportunidad  de cerrar el bus . Si dicho cable se llega a romper, ningún  ordenador tendría acceso a la red que se esta utilizando, las estaciones están conectadas por solo un  segmento de cable .La topologia en bus es pasiva , y no se produce generación de señales en cada nodo .

Cuando ya se encuentran listas para empezar a  transmitir; la red se asegura que no haya nadie mas transmitiendo en el ducto, y entonces se envían sus paquetes de información . Las redes de ducto basadas en contención tipicamente emplean la arquitectura de red ETHERNET.
Las redes de Bus generalmente  utilizan el cable coaxial como medio de comunicación y transferencia. Son  fáciles y sencillas de instalar y de extender , tienden  a quebraduras de cable,conectores y cortos en el cable , lo que ocasiona la caída  de la red y que deje de funcionar ,por lo que se encuentran en un único canal .

Ventajas:

• Es muy fácil de implementarla .
• Tiene gran sencillez en la instalación .
• Se puede organizar de una manera muy ordenada el cable troncal y los nodos , haciendo que se use menos cable .

Desventajas:

• Existe cierto limite de equipos , de acuerdo al funcionamiento y calidad que tiene la señal .
• Se podría llegar a producir degradación de la señal .
• Un solo problema ocasiona la desconexion de toda la red .
• Su desempeño se disminuye a lo que esta crece.

10. Topologia en Estrella:

En la  topologia de estrella  los ordenadores que se encuentran en la red  inician la conexión al dispositivo central conocido como concentrador , o conmutador de paquetes .

Allí cada computadora se conecta con su propio cable  a un puerto del  switch. Es una red pasiva, y las computadoras escuchan al cable e inician por un tiempo la transmisión.

La topologia de estrella maneja un cable de conexión de manera que cada uno lo tenga , es muy fácil de extenderse.

Esta depende del numero de puertos que se encuentren disponibles en el switch ,si la centralización de la comunicación , falla , toda la red se cae .

En  una red de tipo estrella , se ven ciertas reglas en función al manejo mismo del Distribuidor Central , que se encarga de hacer la comunicación entre las estaciones de trabajo y el servidor seleccionado .

Este sistema mejora el funcionamiento de los ordenadores, ademas,la caída de uno de los ordenadores  no genera fallas en el comportamiento general de la red . Pero si el fallo se produce en el ordenador central , este afecta a todas las estaciones ,ya que todos se ven conectados a un equipo central.

Ventajas:

• Si el cable presenta alguna falla solo queda este equipo fuera de la red .
• Permite vincular nuevos equipos fácilmente.
• Su configuración es rápida.

Desventajas:

• Si falla la central , hace que toda la red deje de funcionar y transmitir los documentos.
• El cable viaja por separado del centralizador a cada una de las computadoras.

11. Topologia en arbol:

Este tipo de topologia es aquella en la que los nodos se encuentran  en forma de árbol , la conexión en arbol es similar  a una serie de redes en estrella,pero a diferencia de estas no poseen un nodo central  .

Es una variación de la red en bus ,cuando falla determinado nodo no interviene  la  interrupción en las comunicaciones . En la topologia arbol se comparte el mismo canal de comunicaciones ,y a la vez  cuenta con un cable principal en el que se encuentran conexiones de  redes individuales.
 Tanto la topologia de arbol como la topologia de estrella son similares a la topologia de bus cuando el nodo de conexión trabaja de manera conjunta  , la información se propaga hacia las diferentes estaciones , solo que en esta topologia las conexiones  se extienden a partir de un punto raíz , a tantas conexiones como sean posibles , según las características que tenga el arbol .

En el arbol la mayoría de   los nodos se encuentran conectados a un concentrador central que controla el trafico de red. .
 El controlador central , es un concentrador activo,  , es decir, un dispositivo hardware que renueva los patrones de bits recibidos antes de ser retransmitidos.

Ventajas de la topologia en arbol :

• Su cableado se genera de punto a punto para la variedad de segmentos individuales.
• Se resuelven con facilidad los problemas.

Desventajas de la topologia en arbol:

• Su configuración es difícil.
• Si se cae el centralizador , todo se cae con el .
• Cada segmento viene determinado por el tipo de cable que se utiliza .

12. Glosario:

• MBPS:

Un megabit por segundo , es aquella unidad que es utilizada en el proceso para convertir un determinado caudal de datos , que es equivalente a 1000 kb/s o también 1000000 b/s. Mbps , es una sigla que fue desarrollada para identificar a la unidad de un megabit por segundo. Este comúnmente se  utiliza para medir la velocidad de cierta conexión como lo es la de Internet  o también para medir la calidad de los vídeos  es mas conocido como "mega" pero este no se debe confundir con la unidad de almacenamiento que tiene como nombre "mega" , el cual equivale a 1024 kilobytes.

• INTERNET:

Es un conjunto  de redes de comunicación que se encuentran interconectados y manejan una familia de protocolos TCP/IP,como objetivo de  que funcionen a una distancia o alcance mundial . De manera que este se encuentra conformado por gran diversidad de ordenadores o dispositivos que pueden transferir,intercambiar, o enviar  información entre ellos mismos .Este es una gran red a nivel mundial en los ordenadores ,los cuales pueden comunicarse ya que están unidos por medio de conexiones y a los protocolos que utilizan .

• HUB:

Es aquel dispositivo que se encuentra en la mayoría de los puertos de una red, o un concentrador.Este dispositivo nos brinda la posibilidad de centralizar el cable de una red y ampliar esta.El dispositivo recibe una señal y esta la emite por todos sus puertos que se encuentran a su alrededor,el cual funciona repitiendo todo paquete de datos ,en los determinados puertos que se encuentran a su alrededor,excepto en el que recibió el paquete ,y a la vez se encarga de transmitir las señales de golpe a todos sus puertos si se presenta una falla.

• SWITCH:

Es aquel dispositivo digital  de interconexion de las diferentes redes de computadoras que circulan en la base de datos del modelos OSI .Generalmente su función es interconectar y permitir una conexión entre  dos o mas segmentos de red  dentro del cual se puedan pasar datos de uno al otro por medio de la dirección MAC ,se manejan cuando se quieren vincular a la conexión diversas redes, convirtiéndolas en solo una,de manera que se mejore el rendimiento y seguridad de la  red local.

• ROUTER:

Un enrutador ,es el dispositivo que nos brinda una conectividad a un nivel de red ,que tiene como respectiva función enviar o destinar los paquetes de datos , de cierta red a otra ,lo que quiere decir que se interconexionan sus redes,sin la intervención de un router u otro dispositivo.

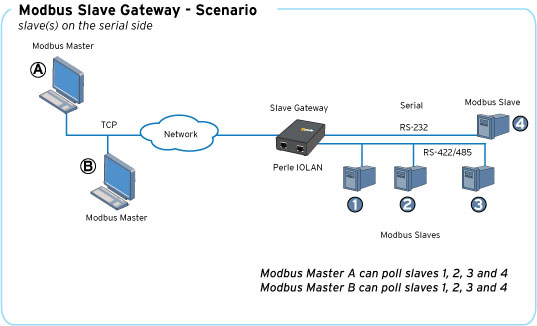

• GATEWAY:

Es el dispositivo que interconectar las redes con los protocolos ,sus propósitos son traducir toda la información  que constituye al protocolo .Generalmente es un equipo que  se encuentra configurado para dotar a las maquinas de la red local ,hacia una red exterior usando operaciones de las direcciones IP.
